Tarjetas para adquisición de datos

El proceso de adquisicion de datos es el método más confiable para el registro de variables industrailes. Adquisición de datos es la técnica de medición de variables a través de una computadora, siendo ésta el medio receptor y almacenador de la información, la adquisición de datos incluye tres fases,  medición directa de la variable, procesamiento análogo-digital a través de tarjetas de adquisición y almacenamiento de la información en un ordenador presonal mediante un software dedicado.
Las variables más frecuentes utilizadas para una adquisición de datos son:
  • Temperatura
  • Corriente 4-20 mA (Humedad, Presión, CO2, Velocidad)
  • Voltaje 0-10V, 0-5V, etc.
  • Pulso
Su proceso es sencillo sin embargo, cada uno de los pasos en la adquisición de datos debe ser cuidadosamente realizado para garantizar que cada elemento cumplirá la función en forma adecuada y segura. Existen en la actualidad un conjunto  variado de dispositivos para adquisición de datos con diferentes interfaces de comunicación incluidas: RS232, Ethernet, USB y RS485 por mencionar algunas y en forma generica los equipos son denominados tarjetas de adquisición de datos.
Con los sensores y la tarejeta de adquisición adecuada el paso a seguir es conexión con la comptadora, ésta contendrá un software de adquisición que permitirá desempeañar funciones de visualización, registro y otras características según el diseño. Los siguientes párrafos hacen una explicación más detallada del proceso completo para adquisición de datos de una variable.

Proceso de adquisición de datos

La medición directa o también llamdo proceso instrumentación es la primera etapa en la adquisición de datos y se trata de colocar sensores para medir variables físicas, estos pueden ser: termopares y rtds para le medición de la temperautra, transmisores de humedad, transmisores de presión y cualquier cantidad de sensores de variables físicas. Los sensores industriales están diseñados para entregar señales normalizadas  industriales como señal de termpares, RTDs, 4-20 mA, 0-10 V, etc. La selección del sensor para la medición es uno de los pasos más importantes ya que éste debe garantizar una medición efectiva y sobre todo segura, deben estar  diseñados para soportar las condiciones umbrales de la variable así como las ambientales del medio en el que se encuentra.
Con el sensor adecuado para la medición de la variable pasamos a la etapa de conversión de la señal análoga a comunicación industrial, esto se logra utilizando tarjetas de adquisición de datos quienes procesarán la señal y la enviarán a través de una interfaz de comunicación industrial con un protocolo específico. Las interfaces más pupolares en la adquisición de datos son USB, RS485, RS232 y Ethernet. Por su parte los protocolos de comunicación más utilizados son Modbus, TCP/IP y lenguaje máquina.
La adquisición de datos finaliza con la conexión a la computadora o un medio de visualización y almacenamiento de datos que funciona a través de un desarrollo de software SCADA. El software debe contar con las funciones necesarias para ejecutar un controlador que reconozca la tarjeta de adquisición y tome la información para visualizarla, graficarla, almacenarla y realizar cualquier otra fucniñon requerida por el usuario.  En la mayoría  de los casos  las tarjetas para adquisición de datos incluyen  software para configuración y una aplicación demostrativa con las funciones indusrtiales de Adquisición de Datos más  frecuentes.

Modelos de tarjetas de adquisición de datos según la señal

Entrada de temperatura

Los termopares son los sensores de temepratura por excelencia, son altamente confiables y tienen un rango de medición muy amplio. Otros sensores para la medición de la temperatura de uso muy frecuente son los RTDs,  muy populares en laboratorios o industrias dedicadas a la producción alimenticia y farmacéutica. Para la selección adecuanda de estos sensores recomendamos visitar la sección termopares y rtds.

M-7018
El M-7018 es una tarjeta de adquisición de datos con 8 canales de entrada para termopares, cuenta con una interfaz RS485 que utiliza un protocolo de comunicación industrial Modbus.

Registradores de temperatura

M-7019R
La tarjeta M-7019 cuenta con 8 entradas compatibles para termopar (tipo J, K, T, E, R, S y B entre otros) y Voltaje( +/- 10V, +/- 5V, entre otros) con interfaz de comunicación industrial RS485 y protocolo Modbus.

M-7019R tarjeta de adquisición de datos

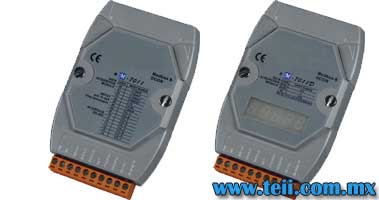

M-7011 y M-7011D

Dos versiones disponibles para adquisición de 1 canal de temperatura, compatible también con entrada de Voltaje y Corriente. Versión con display LED, interfaz de comunicación RS-485, protocolo Modbus y dos canales de salida digital.

M-7011 y M-7011D

M-7015P

La tarjeta M-7015P adquiere datos de temperatura provenientes de sensores RTD, en especifico, Pt100, Pt1000, Ni120, Cu100 y Cu1000. Tiene 6 canales de entrada, interfaz de comunicación RS-485 con protocolo Modbus RTU.

M-7015P adquisición

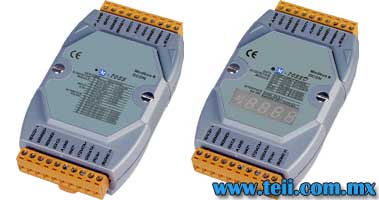

M-7033 y M-7033D

Tarjeta con 3 canales de entrada para RTD con configuración 2, 3 y hasta 4 hilos, versión con display LED. Comunicaicón por protocolo Modbus e interfaz RS-485.

M-7033 y M-7033D tarjetas de adquisición para RTD
