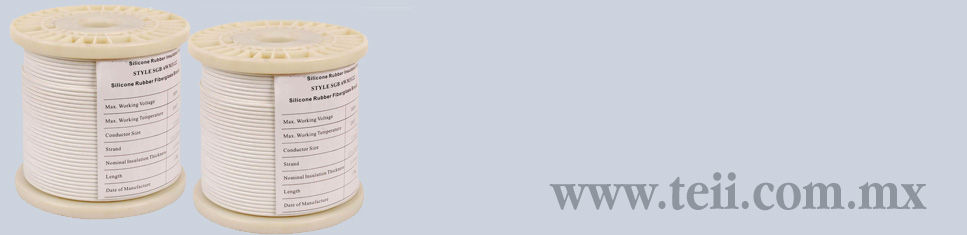

Cable para alta temperatura imagen

Cable para alta temperatura

Los cables para alta temperatura, están disponibles para realizar cableados en sistemas de control y automatizació con temperaturas de hasta 500ºC. El cable para alta temperatura se encuentra en sistemas de calentamiento por resistencias eléctricas, hornos, lámparas de alta densidad, maquinaria eléctrica entre otras aplicaciones donde hay alta temperatura. El cable de alta temperatura está diseñado en una amplia variedad de materiales y calibres para ajustarse a cada aplicación. Por ejemplo el cable modelo CAT-16500 es utilizado frecuentemente para instalación eléctrica de sistemas comerciales, industriales y de aparátos electrodomésticos, otros modelos son apropiados para aplicaciones de baja potencia como hornos domésticos, estufas, equipos de secado, etcétera.

La seleccion correcta del cable para un ambiente con alta temperatrua elimina reemplazos inecesarios por seleccion erronea y pérdida de horas máquina por falta de instalación, la familia de cables con las que contamos tienen el diseño y uso de materiales específicamente recomendados y probados para procesos que tienen a aumentar la temperatura.
Como parte de la filosifía de el material adecuado para la aplicación específica contamos con el más variado almacén de cables para alta temperatura, calibre que empiezan en 20 y terminal en 0 con aislamientos que permiten soportar temperaturas de -60 a 300ºC y -60 a 500ºC, gracias al uso de materiales tales como la fibra de vidrio, mica e incluso silicón.

Materiales y calibres en cables para alta temperatura

Ya que los cables de alta temperatura son utilizados para la instalacion de sistemas eléctricos de media y baja potencia los calibre de diámetros pequeños están descartados por los efectos eléctricos que están presentes en sistemas con altas cargas de corriente. Al mismo tiempo los materiales con bajo punto de fusión no son confiables en estas instalaciones por razones como el efecto Jule en los conducrores. La tabla siguiente muestra los calibres y su equivalencia en milímetros de los cables de alta temperatura disponibles.

Tabla de calibres en cable para alta temperatura
22 0.3 mm2
20 0.5 mm2
18 0.8 mm2
14 2.0 mm2
12 3.3 mm2
10 5.2 mm2
8 8.3 mm2
6 13.3 mm2
4 21.1 mm2
2 33.6 mm2
0 53.4 mm2

El material de conducción que se tiene disponible para la instlación de cable de alta temperatura depende de la contidad de potencia asociada con el sistema, por ello incorporamos aleaciones metálicas que favorecen la óptima condiucción como Cobre Niquelado y Níquel Puro.

Los aislantes están diseñados para asegurar el correcto funcionamiento del conductor en altas temperaturas, para ello se cuentra con aislantes basados en la sinergia del silicón con la fibra de vidrio que aseguran maleabilidad y una temperatura máxima de operación +200ºC. Para aplicaciones con temperaturas de operación que superan los 200 ºC el aislamiento de mica con la fibra de vidrio aseguran un correcto funcionamiento hasta +500ºC.

Modelos y características

En seguida enlistamos los diferentes tipos de modelos de cable para alta temperatura con las especificaciones técnicas que satisfacen a fin facilitar la apropiada selección del cabe.

Cable de alta temperatura con aislamiento de silicón CAT-SS-Series

Modelo: CAT-SS-Series
Material del conductor: Cobre estñado trenzado
Material de aislamiento: goma de silicón
Temperatura de operación: -60ºC a +200ºC
Voltaje de trabajo: 600VCA
Calibres disponibles: AWG22, AWG20, AWG18, AWG16, AWG14, AWG12, AWG10, AWG8, AWG6, AWG4, AWG2, AWG0

Cable de alta temperatura con aislamiento de fibra de vidrio con silicón CAT-FS-Series

Modelo: CAT-FS-Series

Material del conductor: Cobre estñado trenzado
Material de aislamiento: goma de silicón
Temperatura de operación: -60ºC a +200ºC
Voltaje de trabajo: 300VCA
Calibres disponibles: AWG22, AWG20, AWG18, AWG16, AWG14, AWG12, AWG10, AWG8, AWG6, AWG4, AWG2, AWG0

Cable de alta temperatura con aislamiento de termoplástico de alta densidad

Modelo: CAT-TT-Series

Material del conductor: Cobre estñado trenzado
Material de aislamiento: Termoplástico de alta densidad
Temperatura de operación: -60ºC a +250ºC
Voltaje de trabajo: 300VCA
Calibres disponibles: AWG22, AWG20, AWG18, AWG16, AWG14, AWG12, AWG10, AWG8, AWG6, AWG4, AWG2, AWG0

Cable de alta temperatura con aislamiento de mica y fibra de vidrio

Modelo: CAT-MF-Series

Material del conductor: Níquel Puro
Material de aislamiento: Mica
Temperatura de operación: -60ºC a +250ºC
Voltaje de trabajo: 300VCA y 600 VCA
Calibres disponibles: AWG22, AWG20, AWG18, AWG16, AWG14, AWG12, AWG10, AWG8, AWG6, AWG4, AWG2, AWG0
