Unidad fijadora de termopares

Una unidad fijadora de termopares es un elemento capacitivo diseñado para ayudar a resolver la necesidades en la fabricación de termopares. La unidad fijadora de termopares genera un arco eléctrico que permite la fusión de los elementos constituyentes del termopar generando puntas de unión de cualquier espesor base metal.
Cuando la unidad fijadora ha terminado un ciclo o ha alcanzado el nivel de potencia seleccionado una alarma sonora y visible se hará presente en el dispositivo. El sistema de fijación es alimentado directamente con Corriente Alterna a través de un trasformador de voltaje, existen versiones con opción de bateria respaldo que permiten unir cientos de termopares en ausencia de alimentación directa AC. La batería es automáticamente cargada cuando el equipo esta conectado a la fuente de alimentación alterna.

Utilizar un sistema específicamente diseñado para la unión de puntas termopares agiliza el proceso de manufactura y evita los problemas que generalmente están asociados con malas uniones en sensores en conjunto con mejorar los costos de producción, aumentar la flexibilidad, precisión y disminuir los tiempos de instalación y operación.

Beneficios al utilizar sistema de fijación de termopares

El primer beneficio que usted observará a la hora de utilizar una unidad fijadora de termopares es que las uniones se realizan en un menor tiempo que cuando se utilizan otros métodos de unión como la soldadura base gas o incluso el trenzado mecánico. El equipo fijador es muy conveniente en tamaño y puede ser utilizado como equipo portatil en proyectos de campo, genera juntas y uniones en un solo paso.
El dispositivo no solo ahorra tiempo en la generación de juntas sino que además sino que ademas reduce los costos para la generación de termopares, además del ahorro de esfuerzo al usar prensas y demás equipo de generación pasado.
Su fácil manejo es otra de las grandes virtudes de este sistema ya que funciona de una manera muy intuitiva y no se requiere de habilidades especiales en soldadura para fabricar sus propios termopares, una poca de práctica convierte al usuario en un procuctor eficiente de juntas de soldadura.
finalmente la unidad fijadora tiene una regulación de la potencia de salida para ajustarse a los diferentes calibre de los termopares.

Capacidades generales

Dependiendo del modelo de unidad fijadrora que se tenga el equipo podrá entregar un ciclos de trabajo de hasta 10 juntas/minuto. Además estas soldadoras eléctricas de termopares estan disponibles en dimensiones desde 6" X 6"1/4 x 3"1/4 con una potenca de almacenada de hasta 50W. Las soldadoras de termopares pueden incluir un sistema de carga de respaldo y ela tradicional entrada de voltaje 120/220 VCA 650/60 Hz.

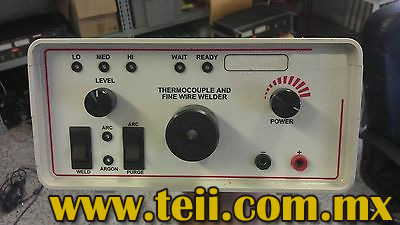

Especificaciones técnicas unidad fijadora UFT-6000

Unidad para fijadora de termopares

El modelo UFT-600 está diseñada para productores de termopares quienes los producen en catidades comerciales o laboratorios con una gran cantidad de sensores termopares de punta expuesta. La unidad fijadora de termopares UFT-600 no requiere ninguna habilidad en procesos de soldadura para generar juntas de alta calidad con mínimo esfuerzo. el dispositivo puede ser utilizado mediante el panel frontal o mediante pedal.
El equipo es apropiado para realizar uniones desde 1.1 mm y cuenta con purga de argón que facilita las uniones que así lo requieren.

Especificaciones

Dimensiones: Ancho 220 mm, Alto 120 mm, profundidad: desde 8.7 mm, Peso: 4 kg.
Salida de potencia: o a 60 Joules
Capacidad: hasta 10 uniones/minuto
Alcance: alambre desde 1.1 mm
Voltaje de Alimentación: 110 a 120 VCA, 50/60 Hz
Consumo de potencia: 170 W

En nuestro blog sobre la unidad fijadora de termopares encontrará entre otras cosas, documento descargable, preguntas frecuentes e incluso videos sobre el uso de sistemas de soldadura de termopares con estos dispositivos.
