Convertidor RS232 a RS485

El convertidor RS232 a RS485 y RS232 a R485 son dispositivos de comunicación que son llamados convertidores seriales o simplemente convertidor serial y se trata de pequeños dispositivos que se utilizan para cabiar de una interfaz de un equipo RS232 (por ejemplo un escaner de código de barras) a una señal serial RS485. La mayoría de los convertidores seriales realizan esta convrsión en ambas direcciones por lo cual son llamados convertidores bi direcciones.
La mayoría de los convertidores pueden cenvertir de RS232 ya sea a RS232 y RS422 sin embargo muchos equipos, especialmente los de serie económica, pueden soportar sólo una de las interfaces es decir RS485 o RS422, revise su manual de usuario para validar.

Los actuales dispositivos de control y automatización vienen provistos, en su mayoría, de puertos de comunicación como USB u otros de mayor velocidad, sin embargo, existen aún muchos dispositivos con puertos de comunicación antigüos como el RS232 además, en el campo del control los puerto de comunicación RS485 y RS422 ofrecen varias ventajas en uso industrial que no podrían ofrecer otros puertos de comunicación. Entendiedo esto es por que existe la necesidad de utilizar equipos para transferir datos de de una interfaz RS232 a otros equipos de control con interfaz de comunicación RS485 o RS422.

El puerto de comunicación RS232 es tan utilizado incluso hoy en día por la gran confiabilidad que ofrece, al ser de los protocolos de comunicación más estables y que pueden ser utilizado con equipo de control ya existente.

¿Qué es un convertidor serial RS232 a RS485?

El término RS485 se refiere a un estándar de comunicación que define el protocolo bajo el cual un dispositivo se comunicará eléctricamente bajo el concepto de comunicación serial, es tambien llamado más tecnicamente como protocolo TIA/EIA-485. El protocolo RS485 es de uso muy frecuente en dispositivos industriales y comerciales, actualmente es incluso más frecuente encontrarlo en perifericos que el protocolo RS232 que ha sido históricamente muy utilizado para la comunicación. Entoces los convertidores RS232-RS485 son muy comunes en sistemas de adquisición de datos y control donde hay multiples equipos comunicandose uno con el otro a través de un convertidor.

Una de las ventajas que ha hecho posible que el protocolo RS485 sea el favorito para los diseñadores de controladores, PLC y pantallas HMI, entre otros, es la posibilidad que ofrece la interfaz RS485 para transferir datos a largas distancias de hasta 1200 metros, y pueden formarse redes de hasta 32 nodos

El convertidor RS232 a RS485 en ésta última interfaz dos hilos de comunicación, una para la transmisión y otra para la recepción de datos, este tipo de comunicación clasifica al convertidor como Half-duplex y a nivel electrónico el Voltaje a través del cual el convertidor RS485 opera es en el rango -7VCD a +12VCD.

Industrialmente el uso de un convetidor RS232 - RS485 es la forma más sencilla de establecer un red multipunto con dispositivos que operan bajo el protocolo RS232 utilizando solamente 2 hilos propios de la comunicación RS485, al mismo tiempo el convertidor debe ser direccionable con su respectivo identificador de la red serial a través de software.

Primeros pasos con un convertidor RS232 a RS485

Para saber si un convertidor RS232 a RS485 está funcionando correctamente es posible realizar una prueba rápida haciendo un "Eco" con una terminal como por ejemplo hyperterminal disponible en la mayoría de las versiones de Microfost Windows ® , esta es la forma más usual de determinar su un convertidor está enviado y recibiendo caracteres en forma correcta.

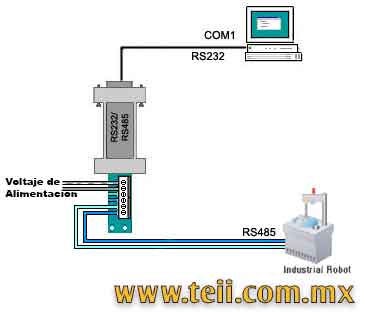

Empiece a conectar con cable de control o de preferencia cable blindado las dos terminales RS485 hacia la terminal de conexiones del convertidor RS232 a RS485, el extremo RS232 conéctelo directamente en la computadora o a un convertidor RS232 a USB, utilice el siguiente esquema como referencia, con ello realizaremos las primeras pruebas de funcionamiento. Si su computadora ya no cuenta con puerto RS232 es posible que usted pueda utilizar directamente un convertidor RS485 a USB.

Una vez que ha completada la conexión de los periféricos con el convertidor RS232 a RS485 y de éste último a la PC es necesario abrir la terminal que nos permitirá realizar una verificación de Transmisión y recepción, si usted cuenta con un sistema operativo Windows 7 o versiones anteriores incluyen el coftware denominado Hyperterminal, si su sistema operativo es superior a Windows 7 existe una cantidad importante de software de descarga libre que podrá utilizar incluido AccesPort, TeraTerm, etcétera.

Con el software abierto y funcionando usted podrá abrir el puerto de comunicación, la aplicación le permitirá enviar y recibir caracteres hacia y desde el convertidor, nuestros ingenieros de Tei Ingeniería le podrán proporcionar útiles herraminetas incluido software de libre descarga para realizar sus pruebas.

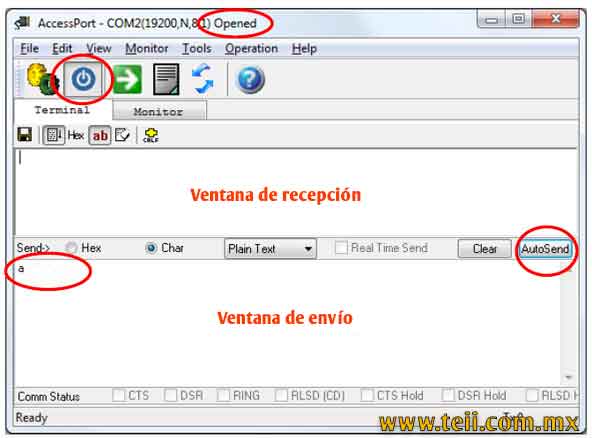

Cualquier software que usted elija tendrá una apariencia similar a la que puede observar en la sigueinte imagen:

Como podrá observar en la imagen la mayoría de las terminales permiten enviar caracteres o números hexadecimales, en este caso la ventana inferior es la terminal para envío de datos y la superior para la recepción.

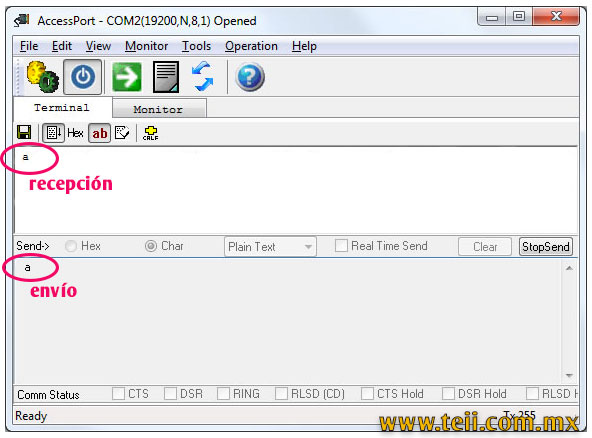

En la pruea de "Eco" tendremos que recibir el mismo caracter de vuelta, ello nos dirá que el convertidor RS232 a RS485 está operando correctamente.

Diferencias convertidor RS232 a RS485/RS422

La demanada de productos más versátiles ha hecho posible la disponibilidad de convertidores con multiples interfaces, este es el caso del convertidor RS232 a RS485/RS422 que es un dispositivo que puede ser utilizando tanto para convertir la señal RS232 a Rs485 o RS422.

La interfaz RS422 es un protocolo basado en los estándar ANSI/TIA/EIA-422-B, puede ser extensido hasta 1200 metros con un intercambio de datos denominado full-duplex, el uso más frecuente de este converidor RS232 a RS422 es realizar extensiones de señales de puerto RS232, se utiliza un convertidor para cambiar de RS232 a RS485 y otro para la funcion inversa, esto es, RS422 a RS232.

El uso de convertidores con dos protocolos a la salida son más comunes para uso en departamentos de soporte técnico donde es posible utilizar equipos con cualquiera de estas interfaces.

Sea muy cuidadoso al seleccionar convertidores RS232 ya que los protocolos RS483 y RS422 no operan bajo los mismos estándares y no pueden ser utilizados como sustitutos uno del otro.

Modelos disponibles

Contamos con una variedad surtida de convertidores que ofrecen diferentes prestacines según los requerimientos de cada aplicación, nuestros ingenieros de Tei Ingeniería estarán gustosos de apoyarle en la selección del covertidor RS232 a RS485.

Convertidor RS232 a RS485 modelo DTC

Convertidor serial combo RS232 a RS485/RS422 modelo C-DTC

Con la versatilidad de poder convertir la señal RS232 a RS485 ó RS4222 el convertidor serial modelo C-DTC es perfecto para aplicaciones en soporte técnico y estudiantl, cuneta con puerto DB9 para RS232 y terminal atornillable para RS485 ó RS422 a 115.2 kbps y hasta 1200 metros.

Convertidor serial RS232 a RS485 modelo UT-216-C

La serie de convertidores seriales UT-216 es una familia de dispositivos de uso industrial con carcasa metálica de uso rudo con alimentación externa, para conversión de protocolo RS232 a RS485/RS422, montaje de pared y protección 600W con indicadores luminosos para verificación de transmisión-Recepción.

Convertidor aislado RS232 a RS485

Convertidor serial con protección de aislamiento fotoeléctrico y de choque electrico a 1000W, puerto RS232 con conector DB9 y RJ45 con conexión de terminal atornillable para RS485 y RS422.
